一、ZD-01終端器概述

　　海灣ZD-01終端器，主要用于代替有源被控設備控制端的終端電阻和二極管、反饋端的終端電阻。使接線更加規范，提高系統的可靠性。可用于GST-LD-KZ014直接控制點。

　　二、ZD-01終端器技術特性

　　電氣特性：*大工作電壓DC30V，*大工作電流1A。

　　使用環境：

　　溫度：-10℃~+50℃

　　相對濕度≤95%，不凝露

　　外殼尺寸：26mm*23mm*5.5mm

　　重量：約10g

　　執行標準:Q/GST13-2006

　　三、ZD-01終端器結構特征及工作原理

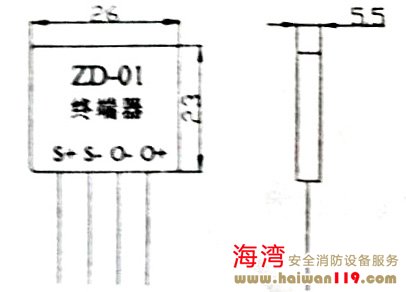

　　終端器的外形示意圖如圖1：

圖1 終端器外形示意圖

　　終端器的工作原理圖如圖2：

圖2 終端器的工作原理圖

　　四、安裝與布線

　　警告：安裝設備之前，請切斷電源并確認端子的連接線極性準確無誤。

　　1.安裝前應首先檢查外殼是否完好無損，標識是否齊全。

　　2.終端器應安裝在控制輸出的末端（被控設備）。

　　接線說明如下：

　　S+、S-：紅色、黑色輸入線，有極性，接控制輸出；

　　O+、O-：綠色、白色輸出線，有極性，接設備。

　　五、應用方法

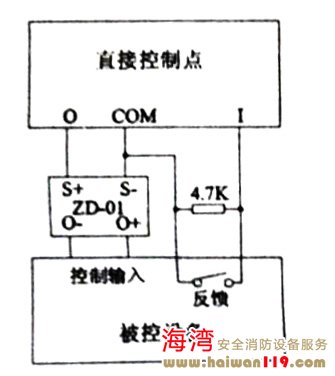

　　直接控制點與終端器配接的接線示意圖如圖3所示。

圖3 直接控制點與終端器配接的接線示意圖
