主機分為操作顯示部分、控制部分兩個單元，兩者之間通過導線相連。

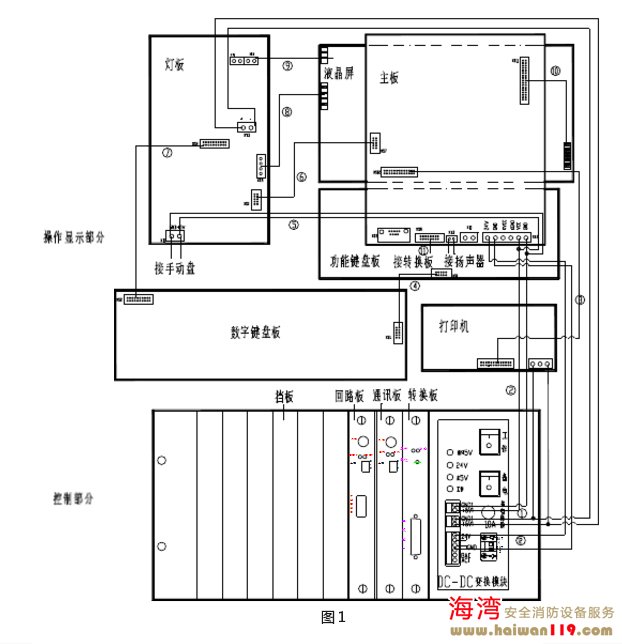

1）主機操作顯示部分及控制部分結構如圖1所示。



上圖接線說明：

⑴背光、打印機5V：兩根，液晶背光、打印機工作電源線。

⑵主板5V：兩根，主板工作電源線。

⑶打印機數據線：26P扁平信號線。

⑷鍵盤并行數據線：10P扁平信號線。

⑸燈板5V：兩根，燈板工作電源線。

⑹燈板數據線：10P扁平信號線。

⑺鍵盤掃描線：20P扁平信號線。

⑻觸屏數據線：4線柔性電纜。

⑼液晶背光：2組共4線，驅動液晶背光照明電源線。注意：此線為高壓！

⑽液晶數據線：34線專用液晶數據電纜。

⑾轉換板數據線：16P扁平信號線。

⑿24V電源線：兩根，主板工作電源線。



2）回路板、通訊板（232、485）、轉換板結構說明如圖2所示。



每個回路板及通訊板上均設有1個代表個位的十進制編碼開關和代表十位的插針設置開關，   其中短路塊短路插針設置開關的第1和第2 針表示“0”，短路第2和第3 針表示   “1”， 短路第3和第4 針表示“2”。

圖例：回路板短路插針設置開關十位為0、編碼開關個位為1，則**回路號為1號，第

二回路號為2號。

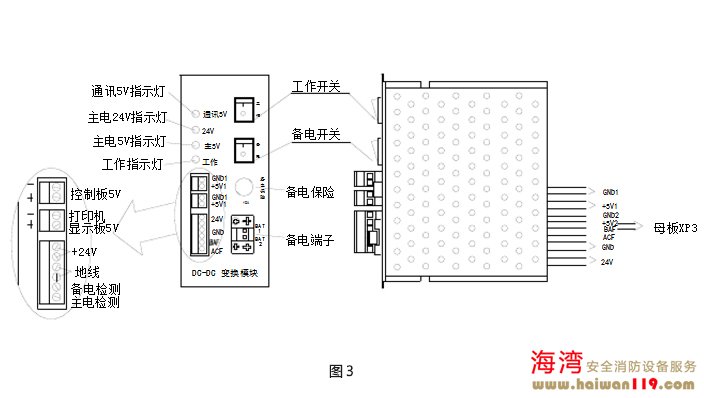

3）DC-DC變換模塊結構如圖3所示。

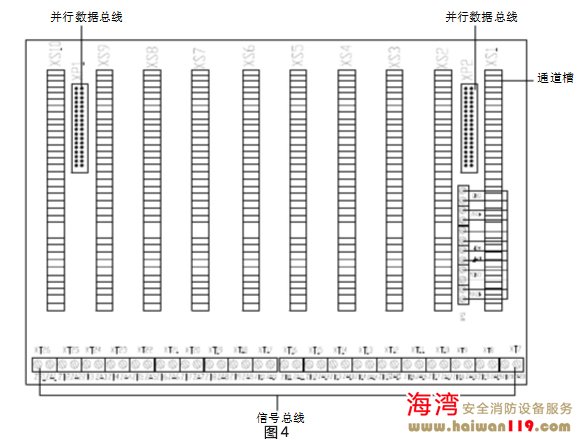

4）GST9000控制器母板結構說明如圖4所示。







母板安裝在主機控制部分的底部，通過端子與DC-DC變換模塊相連。母板上有十個通道插槽，可分別插轉換板、回路板、通訊板。本控制器*多可擴展為四個母板箱。

并行數據總線：用于系統的擴展

通道槽：插轉換板、回路板、通訊板

XP3：與DC-DC變換模塊相連

ZAn、ZBn（n=1～20）：1～10通道的信號總線端子

注意：當DC-DC變換模塊的開關關閉時，總線控制24V并未關斷，如需插拔主機箱內的 線路板，請務必先關閉主、備電電源。
