一、GST-LD-8319海灣輸入模塊特點

GST-LD-8319海灣輸入模塊是一種編碼模塊，只占用一個編碼點，用于連接非編碼探測器等現場設備，當接入輸入模塊輸出回路的任何一只現場設備報警后，輸入模塊都會將報警信息傳給報警控制器，控制器產生報警信號并顯示出輸入模塊的地址編號。輸入模塊可配接本公司生產的JTFB-GOF-GST601型點型復合式感煙感溫火災探測器、JTF-GOF-GST9713型點型復合式感煙感溫火災探測器、JTY-GF-GST104型點型光電感煙火災探測器、JTY-GF-GST9711型點型光電感煙火災探測器、JTWB-ZCD-G1(A)型點型感溫火災探測器及JTW-ZOF-GST9712型點型感溫火災探測器等各種類型的非編碼探測器,不同類型的探測器可以混接在同一輸入模塊上。輸入模塊具有輸出回路短路、斷路檢測功能，輸出回路的末端連接GST-LD-8320或GST-LD-8320A終端器，當輸出回路短路、斷路時，輸入模塊將故障信息傳送給報警控制器，控制器顯示出輸入模塊的編碼地址；當輸出回路中有現場設備被取下時，輸入模塊會報故障但不影響其它現場設備正常工作。一個輸入模塊*多可帶15只非編碼型探測器，若輸出回路中接有JTG-ZW-G1A型點型紫外火焰探測器，則其數量應不超過3只。
輸入模塊的地址編碼采用電子編碼方式，編碼范圍在1～242之間任意設定，可通過海灣公司生產的GST-BMQ-2型電子編碼器進行現場更改。



二、GST-LD-8319海灣輸入模塊主要技術指標
（1）GST-LD-8319海灣輸入模塊工作電壓：
                  總線電壓：總線24V
                  電源電壓：DC24V
（2）GST-LD-8319海灣輸入模塊監視電流：
                  總線電流≤0.5mA
                  電源電流≤10mA
（3）GST-LD-8319海灣輸入模塊報警電流：
                 總線電流≤5mA
                 電源電流≤60mA
（4）GST-LD-8319海灣輸入模塊線制：與控制器采用無極性信號二總線連接，與電源線采用無極性二線制連接，與非編碼探測器采用有極性二線制連接
（5）GST-LD-8319海灣輸入模塊使用環境：
                  溫度：-10℃～+55℃
                  相對濕度≤95%，不結露
（6）GST-LD-8319海灣輸入模塊外殼防護等級：IP30
（7）GST-LD-8319海灣輸入模塊外形尺寸：
                  86mm×86mm×43mm（帶底殼）



三、GST-LD-8319海灣輸入模塊結構特征、安裝與布線

GST-LD-8319海灣輸入模塊的外形尺寸及結構示意圖如圖1-30所示。

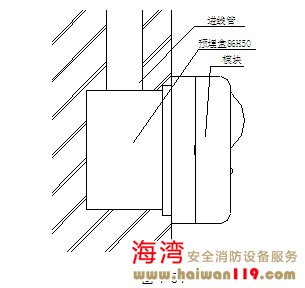

GST-LD-8319海灣輸入模塊采用明裝，進線管預埋安裝，將底盒安裝在86H50型預埋盒上，安裝方法如圖1-31。底盒與上蓋間采用插接式結構安裝，拆卸簡單方便，便于調試維修。

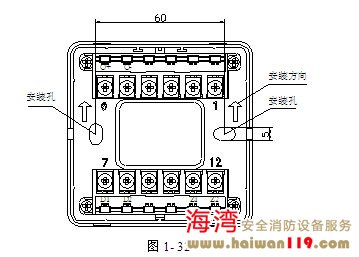

底殼安裝時應注意方向，底殼上標有安裝向上標志（見圖1-32）。





對外接線端子圖如圖1-33：



圖中端子說明如下：
 Z1、Z2：接控制器二總線，無極性
 D1、D2：接直流24V，無極性
 O-、O+：輸出，有極性

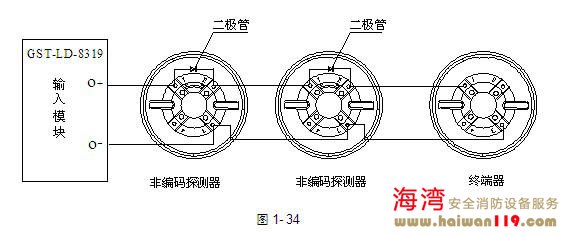

 GST-LD-8319輸入模塊與非編碼探測器串聯連接時，探測器的底座上應接二極管1N5819，且輸出回路終端必須接GST-LD-8320或GST-LD-8320A終端器，終端器可當探測器底座使用，即在此終端器上可安裝非編碼探測器，其系統構成圖如圖1-34：

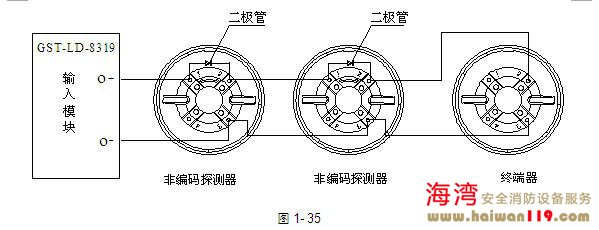

當終端器不作為探測器底座使用時，應加裝上蓋，系統構成圖如圖1-35：



GST-LD-8319海灣輸入模塊布線要求：Z1、Z2可選用截面積≥1.0mm2的阻燃RVS雙絞線；其它線可采用截面積≥1.0mm2的阻燃RV或BVR線；O-、O+的輸出回路線要有明顯的顏色區分，且顏色的選配要具有合理性。

---
