一、GST-LD-8304消防電話接口特點
GST-LD-8304型消防電話接口主要用于將手提/固定消防電話分機連入總線制消防電話系統。
GST-LD-8304型消防電話接口是一種編碼接口，占用一個編碼點，與火災報警控制器進行通訊實現消防電話總機和消防電話分機的駁接，同時也實現消防電話總線斷、短檢線功能。當消防電話分機的話筒被提起，消防電話分機通過消防電話接口自動向消防電話總機請求接入，接受請求后，由火災報警控制器向該接口發出啟動命令，將消防電話分機接入消防電話總線。當消防電話總機呼叫時，通過火災報警控制器向電話接口發啟動命令，電話接口將消防電話總線接到消防電話分機。
 GST-LD-8304型消防電話接口可連接一臺固定消防電話分機或*多連接25只消防電話插孔。可通過四線水晶頭插座直接連接GST-TS-100A固定電話分機，通過連接TL1、TL2端子的電話線連接GST-LD-8312消防電話插孔。多個電話插孔可并接在此電話線上。




二、GST-LD-8304電話接口技術特性
1.工作電壓：
 總線電壓：總線24V    允許范圍：16V～28V
2.電源電壓：DC24V      允許范圍：DC20V～DC28V
3.工作電流：
總線監視電流≤1mA       總線啟動電流≤3mA
電源監視電流≤2mA       電源啟動電流≤10mA
4.輸出控制方式：電平（繼電器常開/常閉無源觸點輸出）
5.指示燈：紅色（巡檢時閃亮，話筒被提起時常亮）
6.編碼方式：電子編碼方式，占用一個總線編碼點，編碼范圍可在1～242之間任意設定
7.線制：a) 與火災報警控制器采用無極性信號二總線連接，與電源線采用無極性二線制連接
               b) 與消防電話二總線采用兩線連接，無極性，與消防電話分機采用四線連接
8.使用環境：
9.溫    度：-10℃～+55℃
10.相對濕度≤95%，不凝露
11.外形尺寸：86mm×86mm×43mm(帶底殼)
12.殼體材料和顏色：ABS，瓷白
13.重量：約142g(帶底殼)
14.安裝孔距：安裝孔距：60mm
15.執行標準：GB 16806-2006


三、GST-LD-8304結構特征、安裝與布線
GST-LD-8304型消防電話接口的外形尺寸及結構與GST-LD-8319型輸入模塊相同，安裝方法也相同，其對外端子示意圖如圖6-9所示：

其中：
 Z1、Z2：接火災報警控制器兩總線，無極性
 D1、D2：DC24V電源，無極性
 TL1、TL2：與GST-LD-8312連接的端子
 L1、L2：消防電話總線，無極性
 布線要求：Z1、Z2采用截面積≥1.0mm2的阻燃RVS雙絞線，DC24V電源線采用截面積≥1.5mm2的阻燃BV線，TL1、TL2、L1、L2采用截面積≥1.0mm2的阻燃RVVP屏蔽線。


四、應用方法

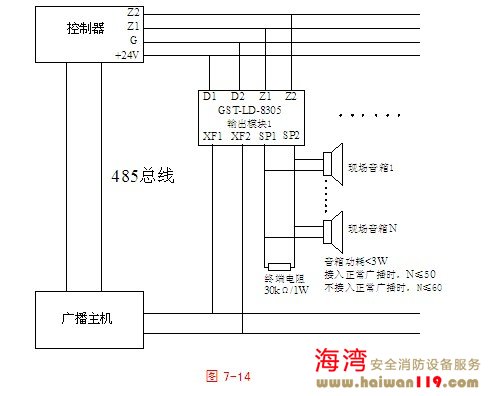

系統接線圖如圖6- 10所示。
